圆螺旋面及其加工工艺
圆柱螺旋线为导线，使母线圆的圆心沿着导圆柱螺旋线运动，并且母线圆平面始终与导圆柱螺旋线的轴线相垂直
2024-03-26
一、圆螺旋面的形成原理

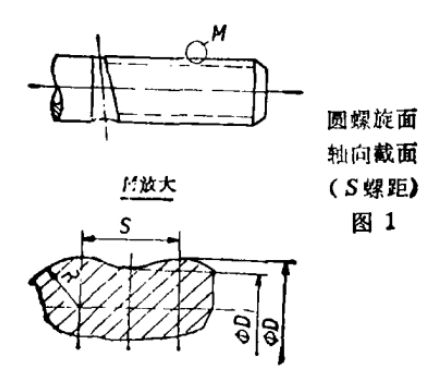

以一个定半径的圆周为母线，圆柱螺旋线为导线，使母线圆的圆心沿着导圆柱螺旋线运动，并且母线圆平面始终与导圆柱螺旋线的轴线相垂直，这 样，母线圆运动所形成的曲面即为圆螺旋面。圆螺旋面的轴向截形是由圆弧连接所形成的光滑曲线(如图1所示)。因此，通常把这种形状的螺纹称为波形螺纹。
二、圆螺旋的特点及应用
圆螺旋面在机械制造业、特别是矿山机械、重型凿岩机械等中应用较为广泛。例如螺杆钻具发动机的主要零体之一螺杆，重型凿岩机的钎头、钎杆、 钎尾的连拉螺纹，螺杆泥浆泵中的螺杆等，其截面形状都为圆弧螺旋面。圆弧螺旋面具有下列一些特点:

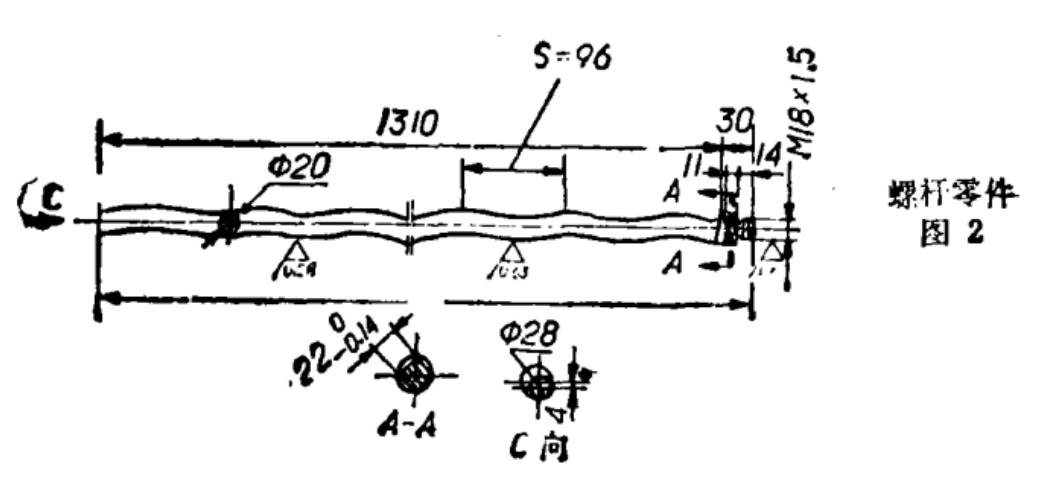

(1)螺距比较大，螺纹深度浅。通常圆螺旋面的螺距都大于12mm，有时则更大。例如螺杆钻具发动机的螺杆其螺距为96mm，螺纹深度为4mm。
(2)波峰波谷是由光滑的圆弧连接而成见图1。
(3)通常其长径比较大。因而多为细长杆件，刚性不好，加工时较为图难。
(4)这种螺杆拆卸快，连接刚性好，抗冲击疲劳能力强，传递扭矩大。
三、圆弧螺旋面的制造形状
由上述特点可见，圆螺旋面的加工较为复杂。目前，生产中常用的加工方法有如下两种:
(1)用成形刀县车削或用靠模加工，这种方法，不仅加工效率低，工人劳动强度也大，而且刀具的刃磨、样板的制造较为复杂，费用较高，加工精度也 不易保证。
(2)用旋风铣削法加工。该法在没有专用机床的情况下，可用通用机床改装，结构简单，制造容易。可用普通尖刀进行加工，刀具刃磨简单，调整，操作 方便，可大大降低劳动强度，效率较前者可提高3~5倍，加工精度和表面粗糙度均可达到图纸要求，因而，是加工圆螺旋面的比较理想的加工方法。
